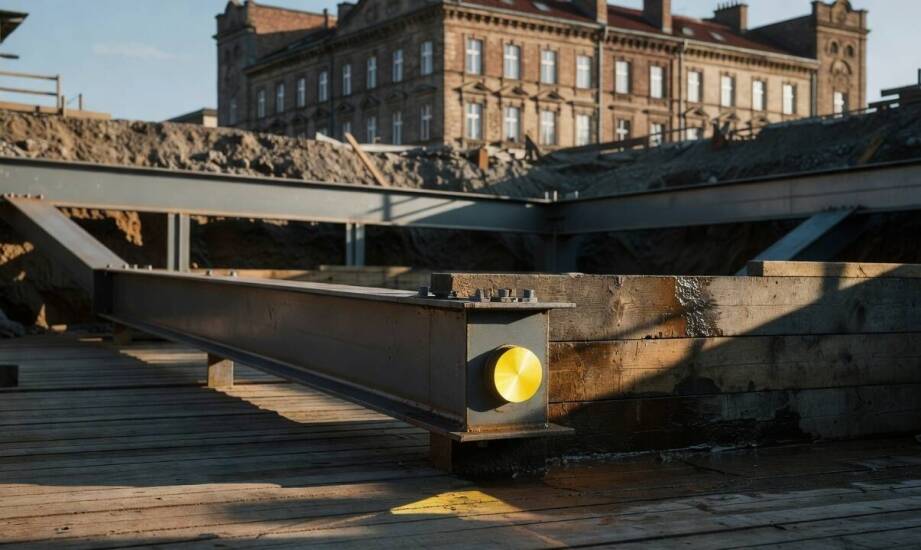

Jak monitorować przemieszczenia i naprężenia w obudowie berlińskiej podczas wykopu i po zakończeniu robót

W typowej sytuacji inwestycyjnej generalny wykonawca realizuje głęboki wykop w bezpośrednim sąsiedztwie istniejącej infrastruktury, dróg lub gęstej zabudowy miejskiej. Projekt zabezpieczenia określa ścisłe granice przemieszczeń oraz naprężeń dla współpracującego z nim gruntu. Zadaniem zespołu inżynierskiego na placu budowy jest bieżąca ocena zachowania konstrukcji oporowej. Trzeba precyzyjnie ustalić, czy układ pracuje w granicach początkowych założeń, zanim wystąpią jakiekolwiek fizyczne skutki dla pobliskiego otoczenia. Zastosowanie odpowiedniej aparatury pomiarowej pozwala zweryfikować teoretyczny model obliczeniowy z rzeczywistymi warunkami geologicznymi.

Jakie odkształcenia i parametry śledzi się w obudowie wykopu

Każda konstrukcja oporowa reaguje na odciążenie masywu ziemnego. Ścianka berlińska to specyficzny rodzaj zabezpieczenia, który z natury powoduje nieco większe przemieszczenia gruntu za obudową niż szczelne grodzice stalowe. Z tego powodu nadzór techniczny musi monitorować kilka niezależnych od siebie parametrów, aby uzyskać pełny obraz pracy układu. Śledzi się przede wszystkim poziome wychylenia słupów nośnych, osiadanie korony zabezpieczenia, wahania zwierciadła wody gruntowej oraz ewentualne lokalne deformacje samej opinki.

Każdy z wymienionych wskaźników reaguje na odmienne zjawiska zachodzące w podłożu. Przemieszczenia poziome rosną zazwyczaj wraz z postępującym pogłębianiem wykopu i spadkiem ogólnej stateczności gruntu za ścianą. Osiadania strefy naziomu zależą głównie od zewnętrznych obciążeń naddatkiem oraz od postępującego procesu konsolidacji podłoża. Z kolei poziom wód gruntowych warunkuje wielkość parcia hydrostatycznego, które drastycznie zmienia rozkład sił.

Pojedynczy odczyt z urządzeń pomiarowych nie daje miarodajnego obrazu bezpieczeństwa inwestycji. Wartości bezwzględne trzeba zawsze zestawiać z aktualnym etapem robót ziemnych, głębokością wykopu oraz specyficznymi warunkami gruntowo-wodnymi. Zwykły pomiar wykonany na początku fazy odspajania gruntu ma zupełnie inną interpretację niż wynik uzyskany po osiągnięciu docelowego poziomu posadowienia.

W praktyce inżynierskiej stosuje się gęstą siatkę punktów badawczych. Obejmuje ona repery geodezyjne rozmieszczone na koronie, a także specjalistyczne inklinometry i piezometry instalowane w bezpośrednim sąsiedztwie inwestycji. Odczyty z aparatury prowadzi się w sposób ściśle cykliczny, a ich częstotliwość dopasowuje się do tempa wydobycia urobku. Projektowanie odpowiedniej sieci pomiarowej następuje już na wczesnym etapie tworzenia koncepcji zabezpieczenia głębokich wykopów.

Sygnały wymagające korekty robót i długoterminowa interpretacja

Bieżąca analiza gromadzonych danych umożliwia błyskawiczne reagowanie w sytuacjach niestandardowych. Przekroczenie wyznaczonych progów alarmowych dla przemieszczeń poziomych lub niespodziewane przyspieszenie osiadania korony to wyraźny sygnał ostrzegawczy dla inżynierów. W takich przypadkach konieczne staje się spowolnienie tempa pogłębiania wykopu, dołożenie dodatkowych poziomów rozparcia stalowego lub tymczasowe wstrzymanie robót. Przerwa technologiczna trwa zazwyczaj do momentu pełnej stabilizacji wskazań aparatury. Równie niepokojący bywa nagły wzrost poziomu wody rejestrowany w piezometrach, który wymusza natychmiastową intensyfikację procesów odwadniających.

Gdy ciężki sprzęt osiągnie docelowy poziom dna wykopu, praca konstrukcji oporowej wcale się nie kończy. Odsłonięta obudowa funkcjonuje w długim horyzoncie czasu pod wpływem obciążeń stałych oraz zmiennych wahań poziomu wód gruntowych. Wykonawca specjalistycznych robót fundamentowych, Przedsiębiorstwo Robót Inżynieryjnych Żyrardów, podczas realizacji tego typu projektów uwzględnia bardzo rygorystyczne normy techniczne. W fazie końcowej kluczowe staje się regularne porównywanie aktualnych odkształceń z wartościami granicznymi przewidzianymi na cały okres eksploatacji. Badania weryfikują również ewentualne procesy pełzania gruntu oraz ryzyko przyspieszonej korozji wkopanych profili stalowych.

Praktyczna wartość monitoringu geotechnicznego opiera się nie na mechanicznym archiwizowaniu tabel z danymi, lecz na zdolności do wczesnego wychwycenia anomalii. Właściwa diagnoza zmian zachodzących w układzie pozwala utrzymać pożądaną stateczność obudowy i chroni okoliczną infrastrukturę przed uszkodzeniami. Wyciąganie trafnych wniosków z prowadzonych pomiarów umożliwia odpowiedzialne zarządzanie zaawansowanymi pracami ziemnymi w gęstej zabudowie.
