Jak dobór parametrów elektrody drutowej i warunków prądowych determinuje jakość krawędzi w produkcji narzędzi specjalnych

Przy obróbce najtwardszych stali narzędziowych, których stopień zahartowania przekracza wartość 45 HRC, tradycyjne frezowanie napotyka bardzo wyraźne bariery fizyczne. Narzędzia skrawające ulegają błyskawicznemu stępieniu, a generowane podczas obróbki wibracje oraz ugięcia samego freza uniemożliwiają zachowanie rygorystycznych tolerancji wymiarowych. Twardy materiał wymusza drastyczne zmniejszenie prędkości posuwu, co czyni proces wiórowy nieefektywnym. W produkcji precyzyjnego oprzyrządowania konieczne staje się zastosowanie całkowicie bezstykowej metody cięcia iskrą elektryczną. Ten rodzaj obróbki nie wywiera bezpośrednich obciążeń na ukształtowany blok metalu, pozwalając na bezpieczne wycinanie skomplikowanych konturów niezależnie od twardości materiału wyjściowego.

Fizyka wyładowań iskrowych a geometria detali

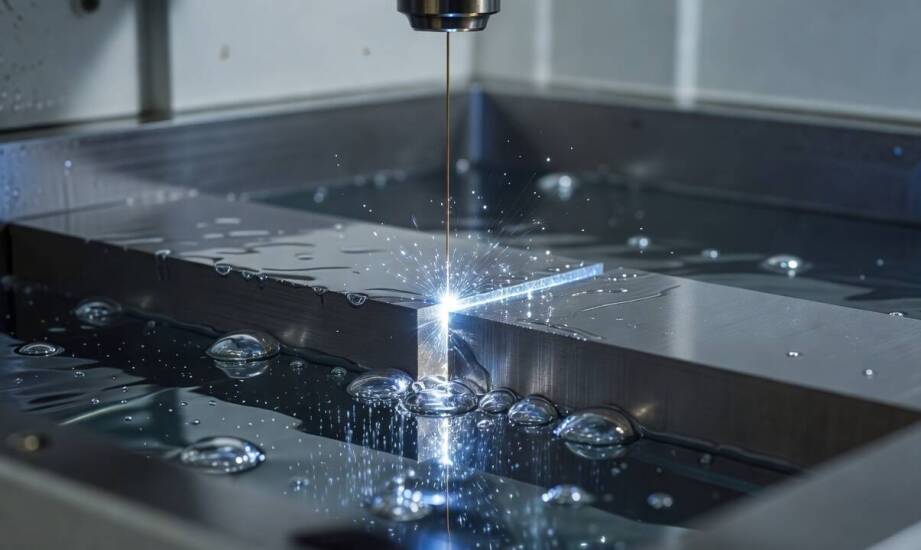

Bezstykowe dzielenie metalu opiera się na ciągłej serii precyzyjnie kontrolowanych wyładowań elektrycznych inicjowanych między przesuwnym przewodem a obrabianym detalem. Drut roboczy, produkowany najczęściej ze specjalnych stopów mosiądzu lub stali powlekanej cynkiem, przemieszcza się z dużą prędkością przez strefę cięcia. Nigdy nie dochodzi do jego fizycznego kontaktu z powierzchnią kształtowanej matrycy. Generowana w kanale plazmowym temperatura miejscowo topi i natychmiastowo odparowuje cząsteczki stali. W ten sposób powstaje wąska szczelina robocza, której szerokość odpowiada średnicy przewodu powiększonej o odstęp technologiczny niezbędny do przeskoku iskry.

Wymiary samego narzędzia tnącego determinują kluczowe cechy geometryczne projektowanego oprzyrządowania. Średnica drutu, dobierana przeważnie z przedziału od 0,1 do 0,3 milimetra, wyznacza minimalny możliwy do uzyskania promień wewnętrznego narożnika formy wtryskowej. Zastosowanie przewodu o grubości 0,10 milimetra pozwala wyciąć łuk o promieniu zaledwie 0,11 milimetra, co pozostaje poza zasięgiem konwencjonalnych technik frezowania. Gwarantuje to perfekcyjne przyleganie elementów pracujących w gniazdach formujących.

Parametry mechaniczne i płukanie w stabilizacji procesu

Kinematyka cienkiego przewodu przebijającego się przez potężne bloki narzędziowe wymaga idealnego zbilansowania sił naciągu oraz stałej prędkości przewijania. Zbyt słabe napięcie skutkuje szkodliwym ugięciem elektrody na środku grubości materiału, niszcząc prostoliniowość cięcia. Nadmierne naprężenie prowadzi z kolei do nieuchronnego zerwania drutu i niepożądanego postoju obrabiarki. W praktyce produkcyjnej firmy PRODMET S.C. perfekcyjne dobranie tych czynników zapewnia pełną pionowość płaszczyzn tnących nawet przy obróbce stalowych płyt o grubości kilkudziesięciu milimetrów.

Kluczową funkcję w utrzymaniu ciągłości pracy odgrywa systematyczne odprowadzanie produktów ubocznych erozji ze szczeliny. Płukanie pod ciśnieniem, realizowane przy użyciu wody dejonizowanej, błyskawicznie wydmuchuje zestalone cząstki metalu i jednocześnie chłodzi nagrzane powierzchnie. Ciśnienie cieczy dielektrycznej dopasowuje się do aktualnego etapu pracy, stosując silne strumienie przy cięciu zgrubnym oraz łagodny opływ przy wykańczaniu. Prawidłowo zaplanowane elektrodrążenie drutowe zoptymalizowane pod kątem działania generatora prądu wpływa na strukturę wierzchnią metalu. Brak drgań mechanicznych oraz stabilność energetyczna wyładowań skutecznie redukują ryzyko powstawania mikropęknięć na wrażliwych krawędziach wykrojników.

Świadome zestrojenie charakterystyki impulsów prądowych z dynamiką opływu cieczy odmienia logikę wykańczania narzędzi przemysłowych. Wycinane komponenty charakteryzują się doskonałą gładkością oraz mikrometryczną wiernością odwzorowania kształtu. Osiągana w wielokrotnych przejściach jakość powierzchni eliminuje konieczność przeprowadzania ostatecznego szlifowania w wielu projektach oprzyrządowania. Taka integralność strukturalna krawędzi tnących bezpośrednio wydłuża żywotność matryc, minimalizując ryzyko ich przedwczesnego wykruszenia podczas intensywnej eksploatacji na liniach tłoczni.
